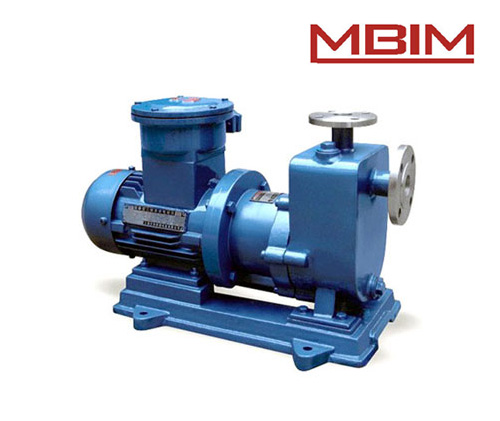

产品简介：
ZCQ型自吸式磁力泵是根据众用户的要求，在CQ型磁力泵的基础上的产品。
型号意义：
工作原理：
ZCQ型自吸式磁力泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见图。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。
主要特点：
ZCQ型自吸式磁力泵以静密封取代动密封，使泵的过流部件处于密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，自吸高度4米。
产品用途：
ZCQ型自吸式磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。因此，它是有广泛的用途，我们真诚地向用户推荐这种产品。
结构图：
性能参数：
型 号 |
口径 |
扬程
m |
流量
L/min |
电机功率
KW |
转速
r/min |
电压
V |
自吸性能
m/3分 |
进口
mm |
出口
mm |
ZCQ20-16-100 |
20 |
16 |
12 |
50 |
0.37 |
2900 |
380 |
4 |
ZCQ25-20-115 |
25 |
20 |
15 |
110 |
1.1 |
2900 |
380 |
4 |
ZCQ32-25-115 |
32 |
25 |
15 |
110 |
1.1 |
2900 |
380 |
4 |
ZCQ32-25-145 |
32 |
25 |
25 |
110 |
1.1 |
2900 |
380 |
4 |
ZCQ40-32-132 |
40 |
32 |
20 |
180 |
2.2 |
2900 |
380 |
4 |
ZCQ40-32-160 |
40 |
32 |
32 |
200 |
4 |
2900 |
380 |
4 |
ZCQ50-40-145 |
50 |
40 |
25 |
240 |
4 |
2900 |
380 |
4 |
ZCQ50-40-160 |
50 |
40 |
32 |
220 |
4 |
2900 |
380 |
4 |
ZCQ65-50-145 |
65 |
50 |
25 |
280 |
5.5 |
2900 |
380 |
4 |
ZCQ65-50-160 |
65 |
50 |
32 |
450 |
7.5 |
2900 |
380 |
4 |
ZCQ80-65-125 |
80 |
65 |
32 |
850 |
7.5 |
2900 |
380 |
4 |
ZCQ80-65-160 |
80 |
65 |
32 |
850 |
15 |
2900 |
380 |
4 |
ZCQ80-50-200 |
80 |
50 |
50 |
850 |
22 |
2900 |
380 |
4 |
ZCQ80-50-250 |
80 |
50 |
80 |
850 |
37 |
2900 |
380 |
4 |
ZCQ100-80-160 |
100 |
80 |
32 |
1667 |
22 |
2900 |
380 |
4 |
ZCQ100-65-200 |
100 |
65 |
50 |
1667 |
37 |
2900 |
380 |
4 |
ZCQ100-65-250 |
100 |
65 |
80 |
1667 |
55 |
2900 |
380 |
4 |
注：泵体材质：304不锈钢 |
性能曲线图：
