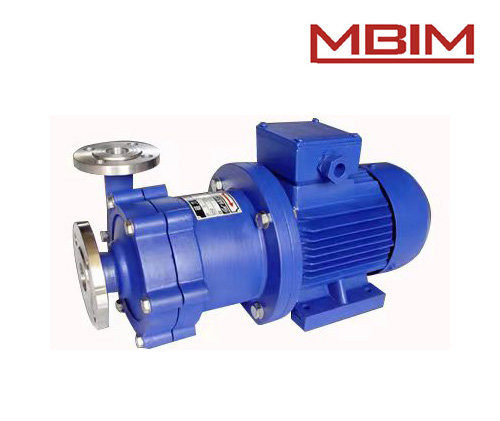

产品简介：
CQ型不锈钢磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的产品,设计合理、工艺良,具有全密封、无泄漏、耐腐蚀的特点,磁力泵以静密封取代动密封,使泵的过流部件处于密封状态,解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。
型号意义：
产品特点：
磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷，不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。
过流部件彩不锈钢、高密度碳、高纯氧化铝陶瓷、填充聚四氟乙烯等耐腐蚀材料制造，加上无泄漏密封结构设计，确保化学流体的安全输送。
泵的最高效率达到50-55%，泵的设计过程是充分考虑了节能。
结构简单，主要部件模块化，以便于简便快速成的拆卸和检查。易损件可单独更换。
材质种类：
（1）工程塑料泵（增强聚丙烯）型号有：8CQ—2、10CQ—3、14CQ—5、16CQ—8、20CQ—12、32CQ—15、40CQ—20、50CQ—25、50CQ—32、65CQ—32。
（2）不锈钢泵(1Cr18Ni9Ti)型号有：16CQ—8、20CQ—12、32CQ—15、32CQ—25、40CQ—20，40CQ—32、50CQ—25，50CQ—32，50CQ—50，65CQ—25，65CQ—32、80CQ—35、80CQ—50、100CQ—35、100CQ—50、125CQ—20、125CQ—32、150CQ—20、150CQ—32。
产品用途：
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类，稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送。
结构爆炸图：
注：泵体材质：304不锈钢；动环材质：填充四氟；静环材质：陶瓷；叶轮：304不锈钢；密封圈：橡胶；隔板：304不锈钢；轴套：填充四氟；压盖:304不锈钢；泵轴:304不锈钢；内磁钢总成:304不锈钢+磁铁；隔离套:304不锈钢；外磁钢总成：铸钢+磁铁
性能参数：
型 号 |
口径 |
流 量
(L/min) |
扬 程
(m) |
电机功率
(kw) |
转 速
(r/min) |
电 压
(V) |
重 量
(kg) |
材 质 |
进 口(mm) |
出 口(mm) |
8CQ-1.2 |
8 |
6 |
15 |
1.2 |
0.01 |
2800 |
220 |
? |
304
不
锈
钢 |
10CQ-3 |
10 |
8 |
19 |
3 |
0.01 |
2800 |
220 |
? |
14CQ-5 |
14 |
10 |
20 |
5 |
0.038 |
2800 |
220 |
? |
16CQ-8 |
16 |
12 |
25 |
8 |
0.18 |
2800 |
220/380 |
13 |
20CQ-12 |
20 |
14 |
50 |
12 |
0.37 |
2800 |
220/380 |
15/27 |
25CQ-15 |
25 |
20 |
110 |
15 |
1.1 |
2800 |
380 |
35/53 |
32CQ-15 |
32 |
25 |
110 |
15 |
1.1 |
2800 |
380 |
37/55 |
32CQ-25 |
32 |
25 |
110 |
25 |
1.1 |
2800 |
380 |
40/57 |
40CQ-20 |
40 |
32 |
180 |
20 |
2.2 |
2800 |
380 |
54/72 |
40CQ-32 |
40 |
32 |
200 |
32 |
4 |
2800 |
380 |
83/105 |
50CQ-25 |
50 |
40 |
240 |
25 |
4 |
2800 |
380 |
83/105 |
50CQ-32 |
50 |
40 |
220 |
32 |
4 |
2800 |
380 |
83/105 |
50CQ-50 |
50 |
40 |
130 |
50 |
5.5 |
2800 |
380 |
115/135 |
65CQ-25 |
65 |
50 |
280 |
25 |
5.5 |
2800 |
380 |
113/133 |
65CQ-35 |
65 |
50 |
450 |
35 |
7.5 |
2800 |
380 |
121/155 |
80CQ-35 |
80 |
65 |
850 |
35 |
11 |
2800 |
380 |
? |
80CQ-50 |
80 |
65 |
850 |
50 |
15 |
2800 |
380 |
? |
注：表中16CQ-8---100CQ-50都可配防爆电机 |
性能曲线图：
