旋启式止回阀
下一条:已经没有了 上一条:浮球式衬氟止回阀

产品说明:

旋启式止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫旋启式止回阀。旋启式止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。
止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

设计与制造:GB12235
结构长度:GB12221
法兰连接尺寸:GB4216

用途:

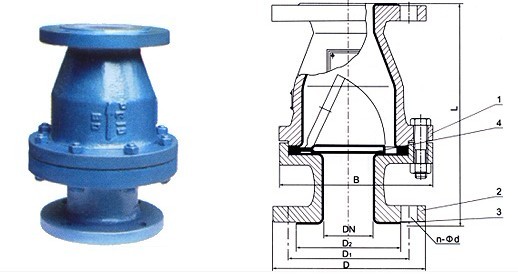

H44Fs旋启式衬氟止回阀专用于控制腐蚀性或强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,具有强度高、耐腐蚀性能好的特点;适用于不同工作温度和流体管路,防止各类管路或设备上的介质逆流的单向启闭。

适用温度:≤80℃ ≤100℃、≤120℃
≤150℃(按照衬里材料)

材料:

上 阀 体:铸铁、球墨铸铁、碳钢
下 阀 体:铸铁、球墨铸铁、碳钢
衬里:氟塑料
阀瓣:碳钢完全包覆氟塑料

压力等级:0.6 1.0 1.6

测试:

衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1
