衬氟球阀 Q41F46
下一条：已经没有了 上一条：已经没有了

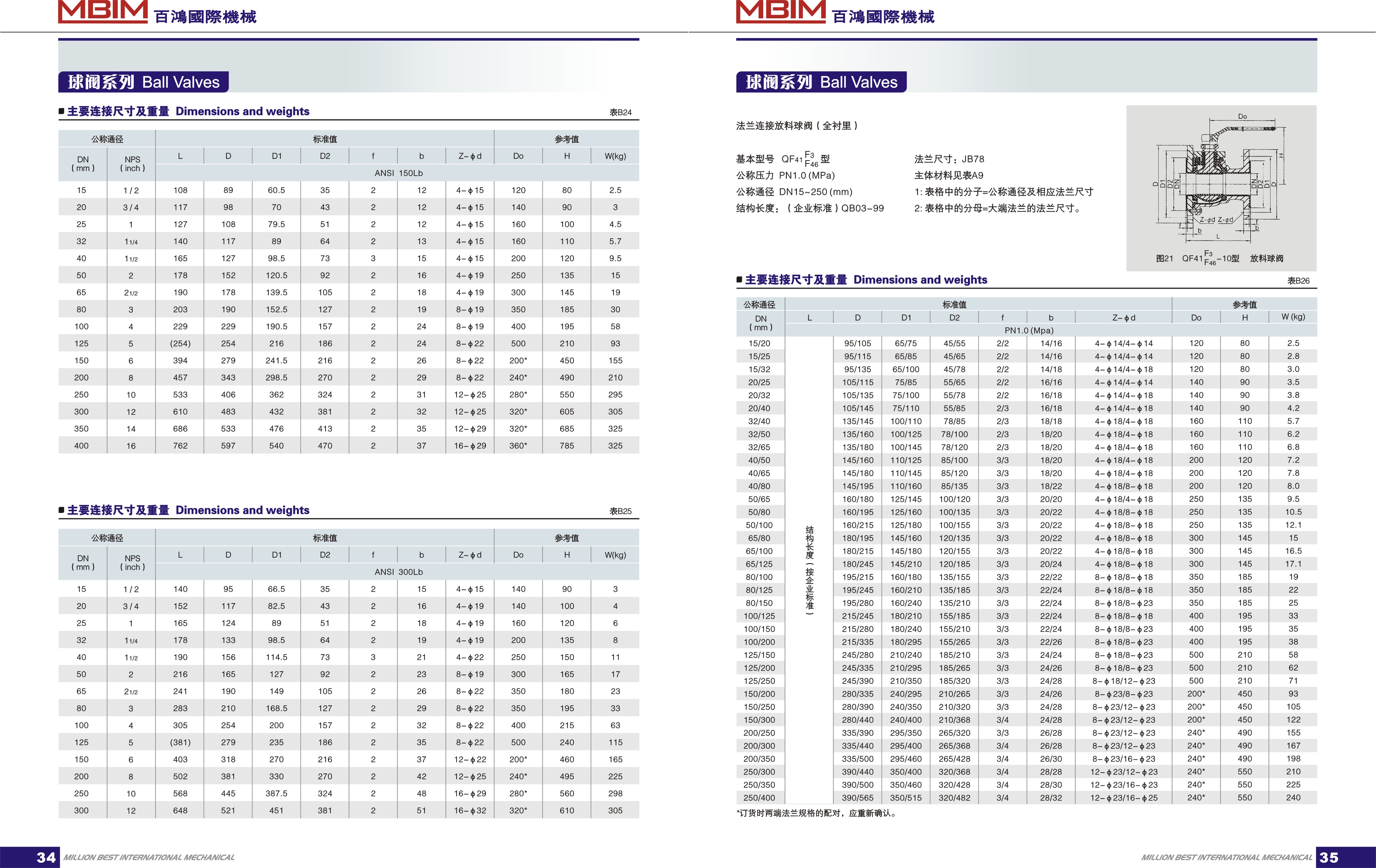

产品概况 安装尺寸
口径 DN15-350
压力 1.0MPa 1.6MPa 1 SOLB
序号 名称 材料明细
1 螺母 A194 2H A194 8 A194 8M
2 手柄 A216 WCB A351 CF8
A351 CF8M		 A351 CF3
A351 CF3M
3 定位片 25# SS304
4 内六角
螺钉		 A193 B7 A320 B8 A193 B8M
5 压盖 A216WCB A351 CF8
A351 CF8M		 A351 CF3
A351 CF3M
6 填料 PTFE
7 填料函 A216 WCB+
衬里材质?
 A351 CF8
CF8M＋衬里材质		 A351 CF3
CF3M＋衬里材质
8 外六角
螺钉		 A193 B7 A320 B8 A193 B8M
9 阀体 A216 WCB
＋衬里材质		 A351 CF8
CF8M＋衬里材质		 A351 CF3
CF3M＋衬里材质
10 阀座 PTFE RPTFE PEEK
11 球、杆 A216 WCB
＋衬里材质		 A351 CF8
CF8M＋衬里材质
 A351 CF3
CF3M＋衬里材质?
12 阀盖 A216 WCB+
衬里材质?
 A351 CF8
CF8M＋衬里材质
 A351 CF3
CF3M＋衬里材质

技术性能规范：

设计标准 HG/T 3704, GB/T 12237 API 6D
结构长度 HG/T 3704, GB/T 12221 ASME 816.10
法兰形式尺寸 HG/T 20592, GB/T 9119 ASME B16.5, JIS B2220
检验与试验 GB/T 13927, JB/T 9092 API 598
公称压力(MPa) 1.0 1.6 CLASS150
实验压力
( MPa)		 壳体试压 1.5 1.5 1.5
高压密封 1.1 1.1 1.1
低压密封 0.6 0.6 0.6
适用温度(℃) PFA -30～200????????????????FEP: -30～150??????????????????GXPO: -10～80
适用介质 盐酸、硝酸、氢氟酸、液氯、硫酸、王水等强腐蚀性介质

特注：衬氟阀门壳体i式压和密封按照上表测试，测试标准仅参考通用阀门标准，高压力要求情况订制加工。
